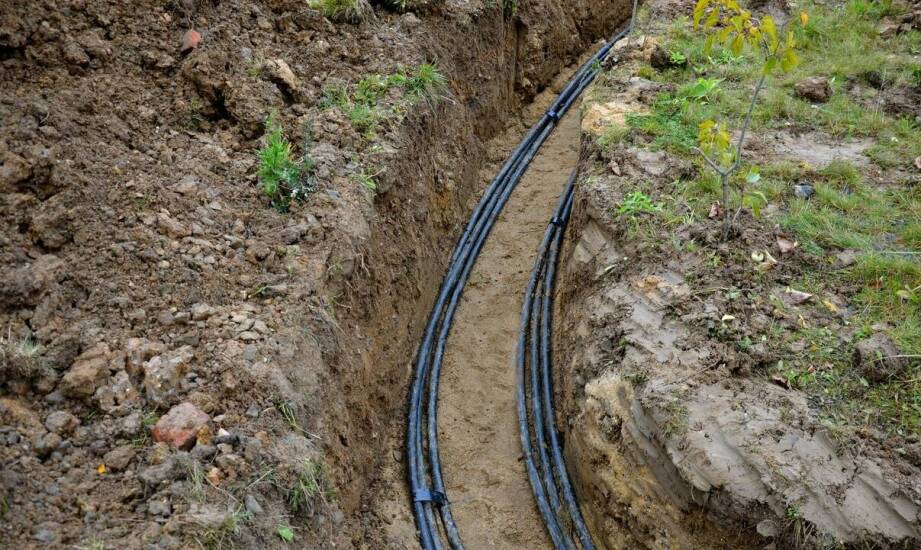

Metody wykrywania przebiegu rur kanalizacyjnych – sprawdzone rozwiązania

Najskuteczniejsze metody wykrywania przebiegu rur kanalizacyjnych to: radiowa lokalizacja z sondą sygnałową, kamerowanie TV z nadajnikiem, radar penetrujący GPR, geofon i korelator, zadymianie, a w wybranych przypadkach termowizja oraz ultradźwięki. Dobór narzędzia zależy od materiału rur, głębokości, dostępności punktów rewizyjnych i celu: od mapowania trasy po namierzenie nieszczelności. Poniżej wyjaśniamy, kiedy i jak stosować każdą z metod, aby skrócić czas diagnozy i ograniczyć koszty rozkopów.

Przeczytaj również: Szkolenia i certyfikacja personelu w zakresie chłodnictwa przemysłowego: Dlaczego warto inwestować w rozwój pracowników?

Radiowa lokalizacja i sonda sygnałowa – standard przy mapowaniu tras

Radiowa lokalizacja polega na wprowadzeniu do przewodu sondy sygnałowej (nadajnika) i śledzeniu jej trasy odbiornikiem na powierzchni. Operator widzi nie tylko przebieg, ale i głębokość rury. To obecnie najpewniejsze rozwiązanie dla większości instalacji grawitacyjnych i tłocznych, zwłaszcza z tworzyw, które nie przewodzą prądu.

Przeczytaj również: Dofinansowanie na pompy ciepła w Lublinie - jak uzyskać wsparcie finansowe?

Metoda daje powtarzalność w terenie zurbanizowanym, pozwala ominąć kolizje i szybko zidentyfikować „zguby” dokumentacyjne. W praktyce sprawdza się przy inwentaryzacjach powykonawczych i planowaniu przekuć. Przykład: w obiekcie magazynowym sonda wykazała odchylenie przyłącza o 1,2 m względem projektu – korekta trasy oszczędziła rozkop 30 m posadzki.

Przeczytaj również: Jak prawidłowo zamontować więźbę dachową w Krosno?

Kamera inspekcyjna z nadajnikiem – obraz i pozycja w jednym

Kamera inspekcyjna dostarcza wizji z wnętrza rury, a w wersjach z nadajnikiem umożliwia jednoczesną lokalizację radiową położenia głowicy. To połączenie jest kluczowe, gdy chcemy zarówno potwierdzić stan techniczny (spadki, uskoki, pęknięcia), jak i dokładnie wskazać miejsce awarii bez rozkopywania.

Kamerowanie skraca diagnostykę: operator widzi, czy problemem są złogi, korzenie, zapadnięcie czy nieszczelne połączenie kielichowe. Przy inspekcjach długich ciągów stosuje się przystawki samopoziomujące oraz liczniki metrażu, co ułatwia późniejsze prace serwisowe i naprawy bezwykopowe.

Radar penetrujący (GPR) – gdy nie ma dostępu do wnętrza rury

Radar penetrujący wykorzystuje fale elektromagnetyczne do skanowania gruntu. Umożliwia wskazanie położenia i głębokości obiektów ciągłych, także rur nieprzewodzących, bez wprowadzania sprzętu do kanalizacji. Sprawdza się na terenach, gdzie brak studzienek, rewizji lub wlot jest nieczynny.

Ograniczenia: silne uwodnienie gruntu, wysoka mineralizacja (gliny), gęsta infrastruktura i zbrojenie mogą tłumić sygnał. W takich warunkach GPR łączy się z sondą lub nasłuchem, aby potwierdzić wynik. Atutem jest szybkie mapowanie dużych placów i pasów drogowych bez przerywania ruchu.

Geofon i korelator – namierzanie wycieków i nieszczelności

Geofon rejestruje dźwięki przepływu i turbulencji w gruncie, a korelator porównuje sygnały z kilku punktów, wyliczając miejsce wycieku z dokładnością do metrów. W kanalizacji tłocznej lub przy podejrzeniu przecieku na złączach to jedna z najszybszych dróg do precyzyjnej lokalizacji.

Metoda akustyczna wymaga doświadczenia przy filtracji hałasu tła (ruch uliczny, maszyny). W praktyce łączy się ją z kamerą: najpierw dźwiękiem lokalizujemy obszar, a kamerą potwierdzamy typ uszkodzenia i zakres naprawy.

Urządzenia nasłuchowe i mierniki ultradźwiękowe – kontrola bez odkrywek

Urządzenie nasłuchowe pozwala wykrywać charakterystyczne odgłosy przepływu lub zasysania powietrza przy nieszczelnościach. Miernik ultradźwiękowy wykrywa sygnały wysokoczęstotliwościowe towarzyszące mikrowyciekom, także w trudno dostępnych partiach instalacji.

Techniki te są pomocne przy inspekcjach obiektów przemysłowych, gdzie praca w ruchu trwałym ogranicza możliwość kamerowania. Zapewniają szybki screening, po którym planuje się działania punktowe.

Zadymianie – szybki test ciągłości i połączeń

Zadymianie wprowadza do przewodu bezpieczny dym pod niewielkim nadciśnieniem. Wypływ dymu pokazuje nieszczelności, nielegalne podłączenia i błędne wpięcia wpustów dachowych. Metoda jest nieinwazyjna i sprawna na dużych osiedlach – pozwala w kilka godzin uzyskać mapę krytycznych punktów.

Przy obiektach zamkniętych (garaże, hale) zespół koordynuje testy z BHP i wentylacją. Zadymianie stanowi świetne uzupełnienie kamerowania, bo ujawnia problemy niewidoczne dla optyki (nieszczelne uszczelki, przepusty, pęknięcia włosowate).

Kamera termowizyjna – anomalie temperatury jako wskazówka

Kamera termowizyjna wykrywa różnice temperatur gruntu i posadzek wywołane przepływem lub infiltracją. W kanalizacji ma zastosowanie pomocnicze: wskazuje strefy zawilgocenia, przewężenia przepływu albo cofki. Dobrze sprawdza się w halach i na posadzkach, gdzie różnice termiczne są stabilniejsze niż w gruncie.

Termowizja nie zastępuje sondy ani kamery, ale pozwala zawęzić obszar poszukiwań przed rozbiórką fragmentu posadzki lub nawierzchni.

Jak dobrać metodę do zadania – szybkie scenariusze

• Mapowanie trasy nieudokumentowanej: sonda sygnałowa + lokalizacja radiowa; w terenie trudnym wsparcie GPR.
• Precyzyjne miejsce uszkodzenia: kamera z nadajnikiem + geofon/korelator; przy mikroprzeciekach ultradźwięki.
• Weryfikacja nielegalnych podłączeń: zadymianie + punktowe kamerowanie.
• Brak dostępu do wnętrza rury: GPR + nasłuch; po znalezieniu rewizji – wejście kamerą.
• Obiekty pracujące 24/7: szybki screening ultradźwiękami/termowizją, następnie inspekcja TV w oknie serwisowym.

Błędy, których warto uniknąć podczas lokalizacji

Nie opieraj się na jednej metodzie – potwierdzaj wynik krzyżowo (np. sonda + kamera). Unikaj lokalizacji bez kalibracji odbiornika i wprowadzania sondy na „ślepo” przy zatorach – wcześniej przepłucz odcinek. Nie ignoruj warunków gruntowych przy GPR (woda, gliny); w hałasie tła stosuj korelator, a nie sam nasłuch. Dokumentuj wyniki: zapis wideo z kamery, szkice z metrażem, wykresy z korelacji – ułatwią naprawy bezwykopowe.

Ile to trwa i co wpływa na koszt

Czas lokalizacji pojedynczego przyłącza (20–40 m) sondą z kamerą to zwykle 1–2 godziny, dłuższe ciągi wymagają kilku wejść. Na koszt wpływają: dostęp do rewizji, konieczność płukania, głębokość posadowienia, rodzaj podbudowy (asfalt, zbrojone płyty) oraz potrzeba łączenia metod. Zwykle tańsza jest precyzyjna lokalizacja niż szerokie rozkopy – ogranicza zakres prac ziemnych i przestojów.

Wsparcie profesjonalne dla B2B

Dla inwestorów, zarządców i wykonawców łączymy inspekcje TV, radiową lokalizację, GPR, zadymianie i diagnostykę akustyczną w jeden, spójny raport. Zapewniamy też bezwykopowe naprawy oraz awaryjne pogotowie kanalizacyjne, co skraca przestoje technologiczne i zmniejsza ryzyko wtórnych szkód.
